合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJAM-05	260-290		120-135	≥12.0	60-70
鴻勁	HJ-GD08	290-310		130-150	≥10.0	65-75
對標合金 Target alloy	AlSi10MnMg	270-290		110-130	≥5.0	65-75
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.68	60-65	21-22	130-145	18-20	565-608	5.5

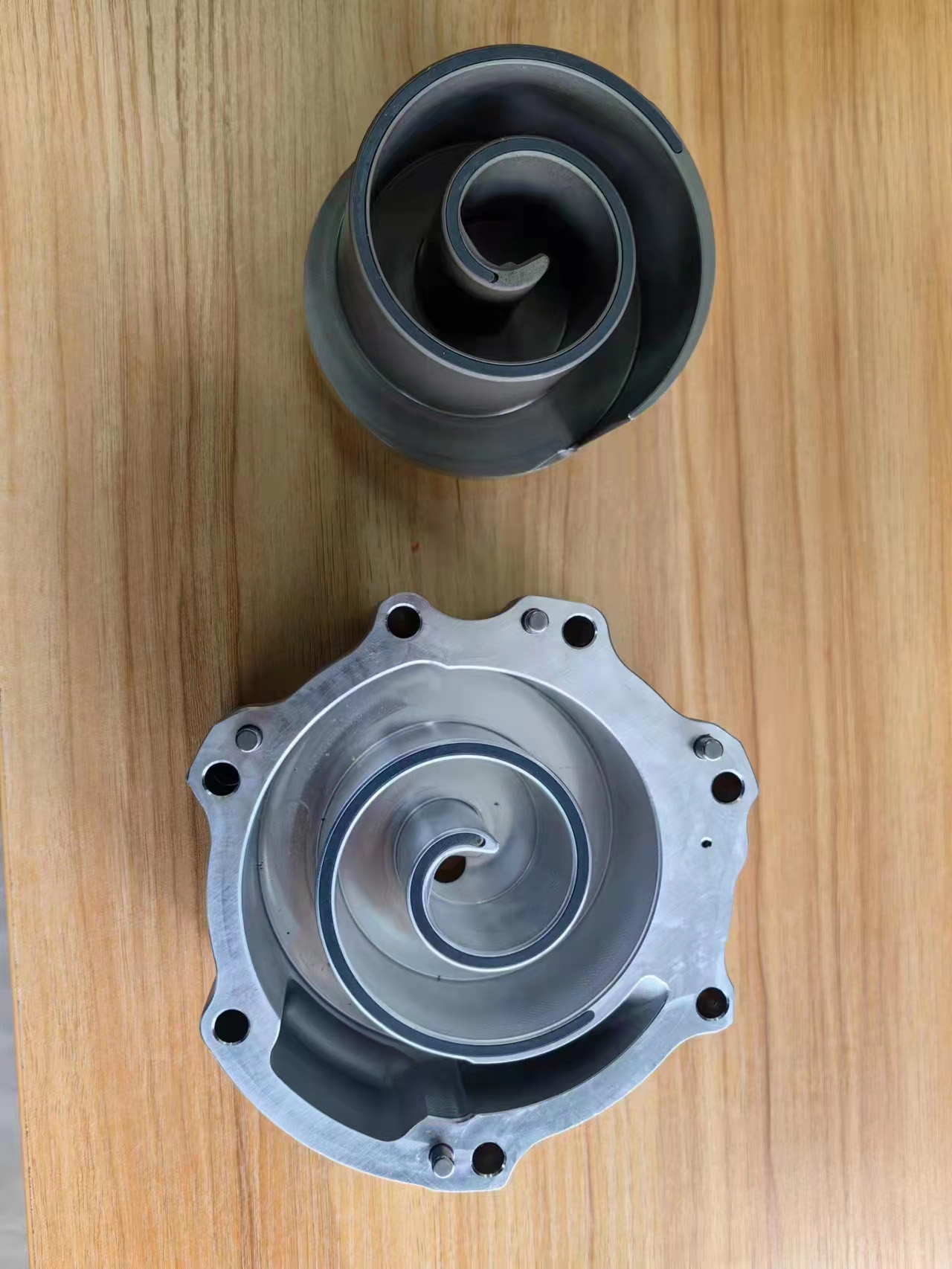

超高強耐磨鋁合金

產品應用優勢

低成本

輕量化

高產品良率

優良的鑄造成型性

結合特定結構，具備更高模態

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-05-T6	430-450		360-400	≥2.0	140-155
鴻勁	HJ-05-F	335-360		155-175	≥4.5	85-95
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.74	75-80	20-22	110-120	14-17	520-590	5.5

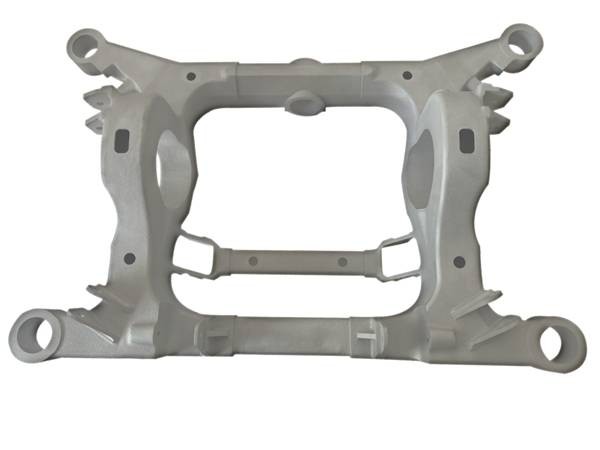

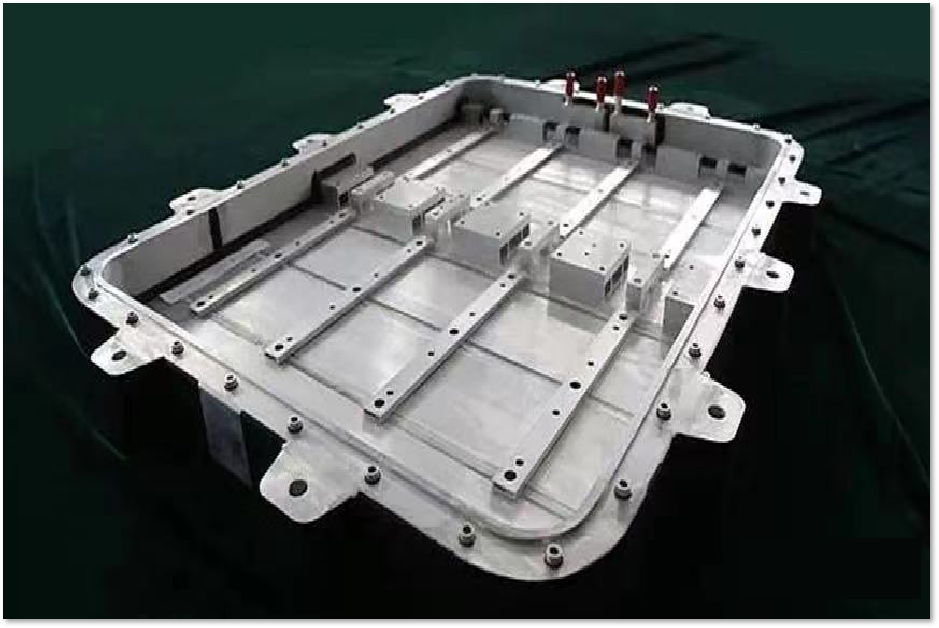

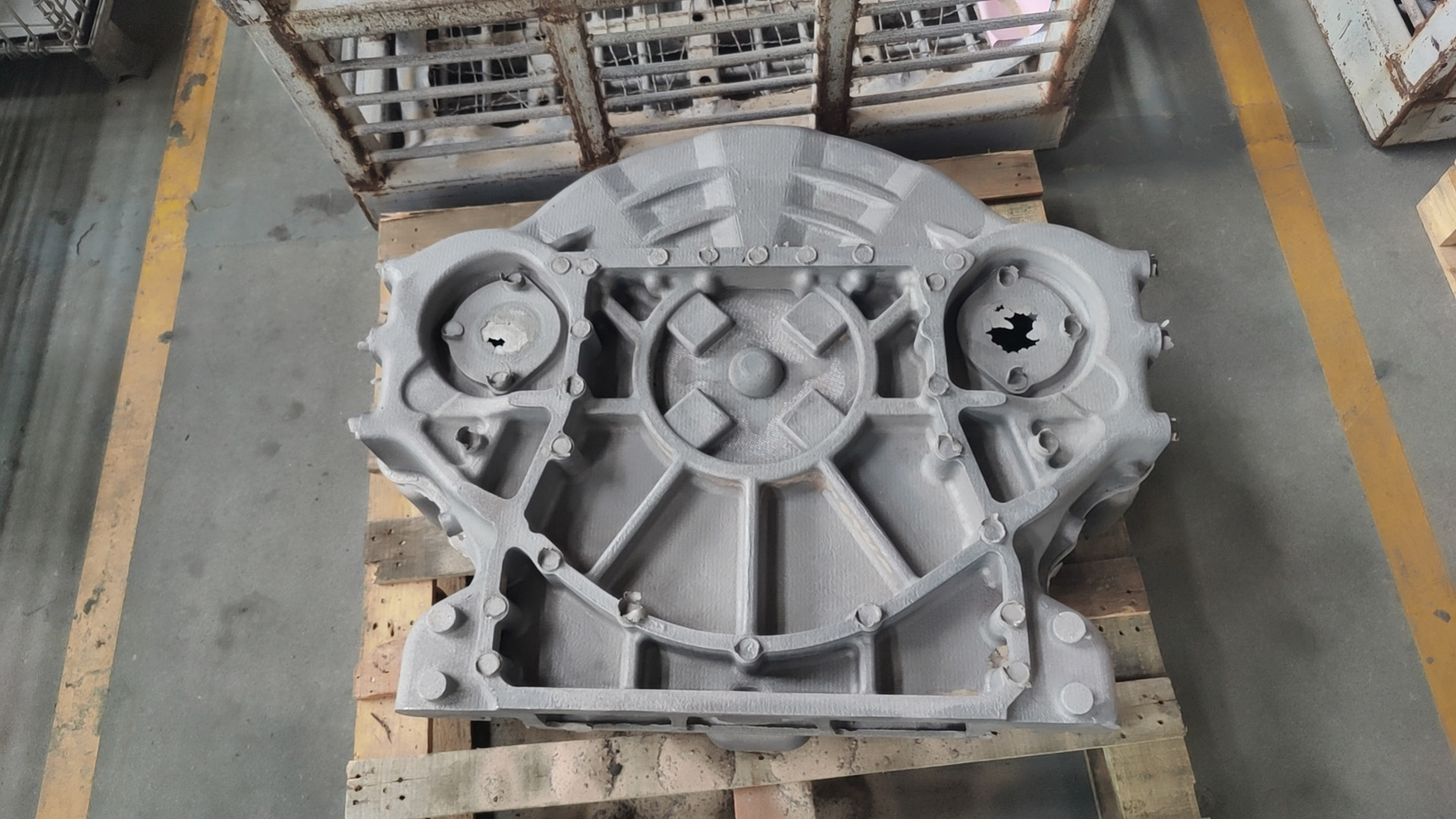

高強高韌電驅材料

產品應用優勢

局部減薄、輕量化設計

高氣密，低泄露

高安全防打滑系數

高打滑扭矩

高尺寸穩定性，高NVH

優良耐腐蝕性

高耐溫特性

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-09	340-370		210-230	3-4	100-110
對標材料	ADC12	280-310		150-160	1.5-2.5	65-85
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.66	70-73	21-23	110-125	16-18	530-605	5.2

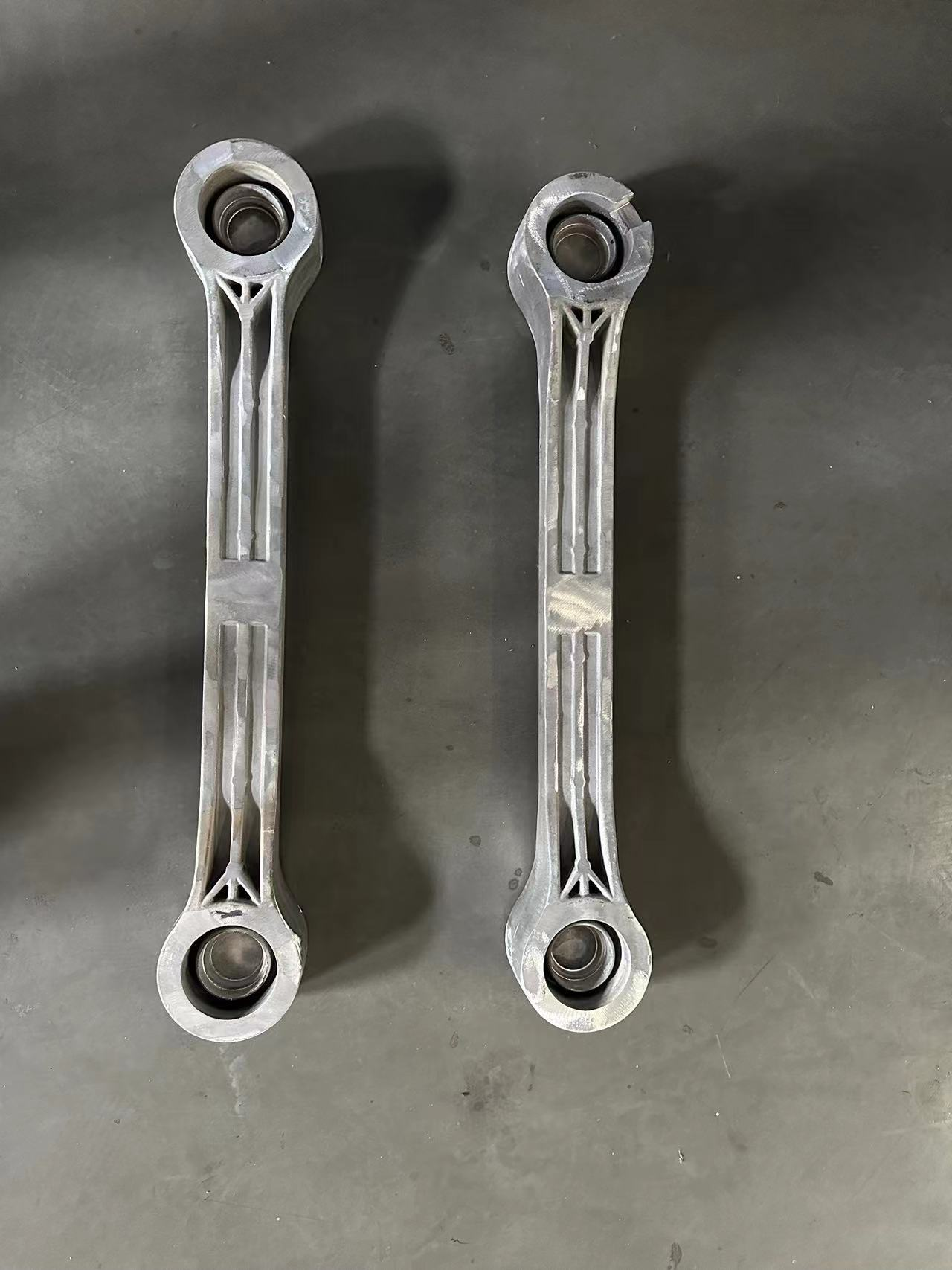

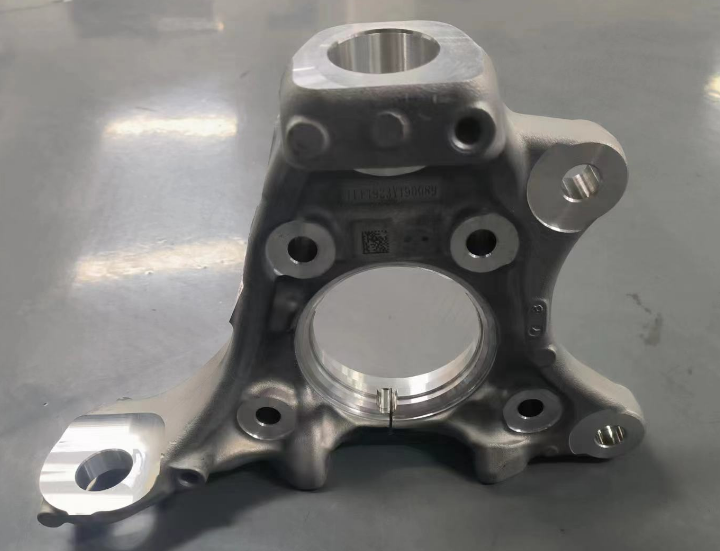

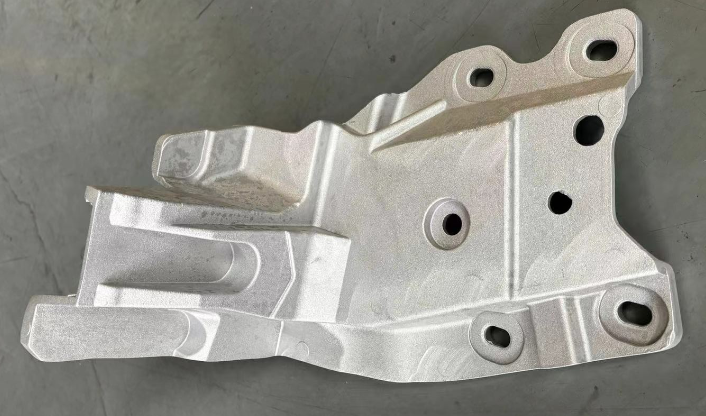

高強高韌可熱處理材料

產品應用優勢

高強高韌，滿足極高工況要求應用場景

同工況下具備更高的安全系數

適用于低壓、重力、擠壓鑄造

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-08	330-370		240-270	6.0-10.0	100-120
對標合金	A356.2	≥280		≥180	≥7.5	80-90
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.67	68-72	21-23	125-140	15.5-19.5	525-604	4.0-4.5

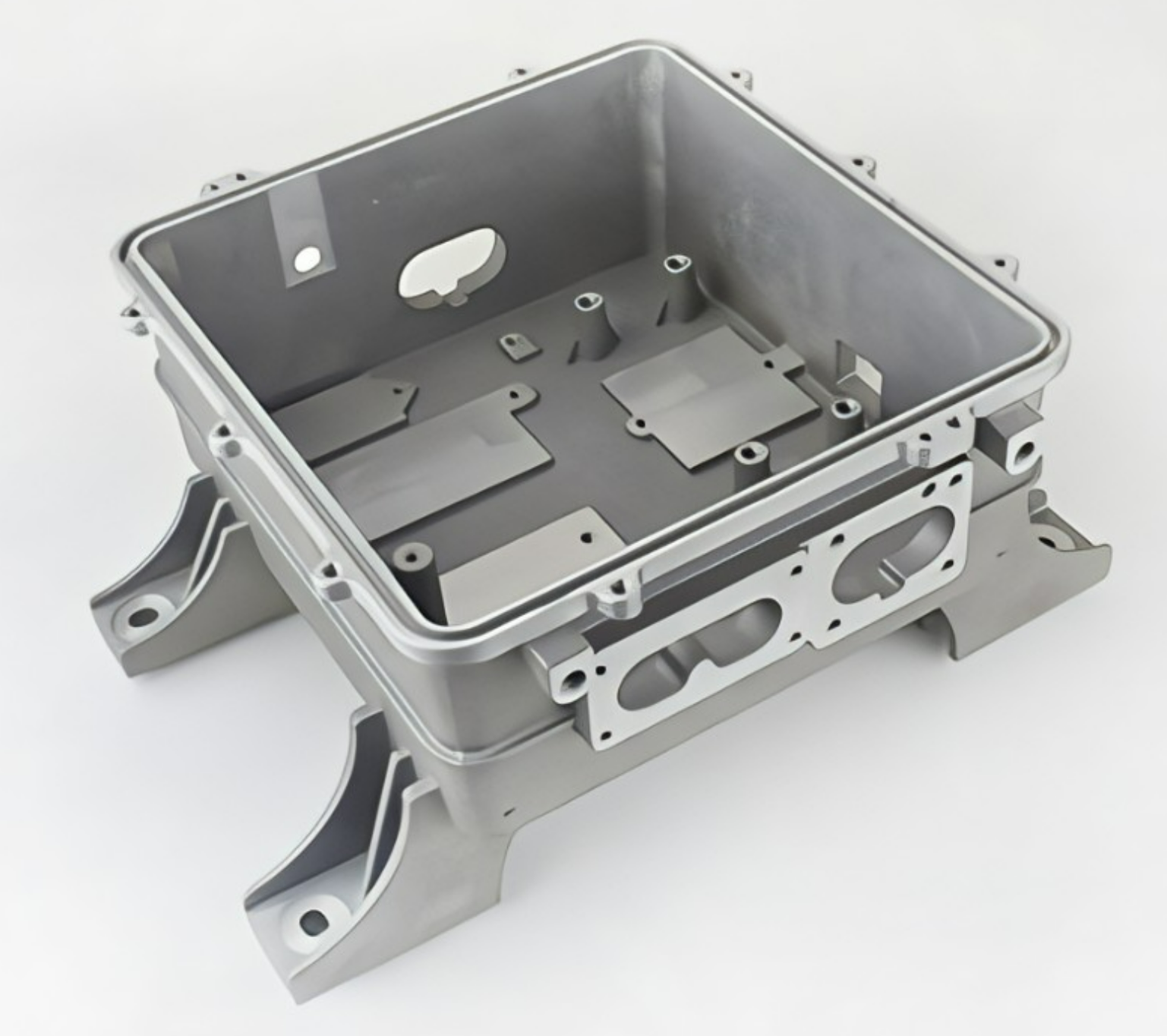

高導熱鋁合金

產品應用優勢

降低系統溫度，提高散熱效率

兼具良好的力學性能，滿足力學工況需求

優良耐腐蝕性能

可壓鑄，利于產品近凈成型

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-03	270-290		130-150	5.0-7.0	65-75
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.69	65-70	20-21.7	170-180	24-27	575-602	5.3

再生高強韌材料

產品應用優勢

低成本

低碳排放

高性能

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-06-T6	≥306		≥240	≥10	≥90
對標合金	A356.2-T6	≥260		≥160	≥6	≥80
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.62	70-73	21-22	≥122	≥16	\	5

低溫時效處理材料

產品應用優勢

適用于產品裝配工藝中存在高溫的應用場景

裝配過程中，利用溫度場產品力學性能得到提升

高導熱，利于產品散熱

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-07-F	300-325		170-200	3.5-4.5	75-85
鴻勁	HJ-07-T5	335-360		245-275	2.0-3.5	85-95
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.66	70-73	21-23	125-155	18.5-23.5	530-605	5.2

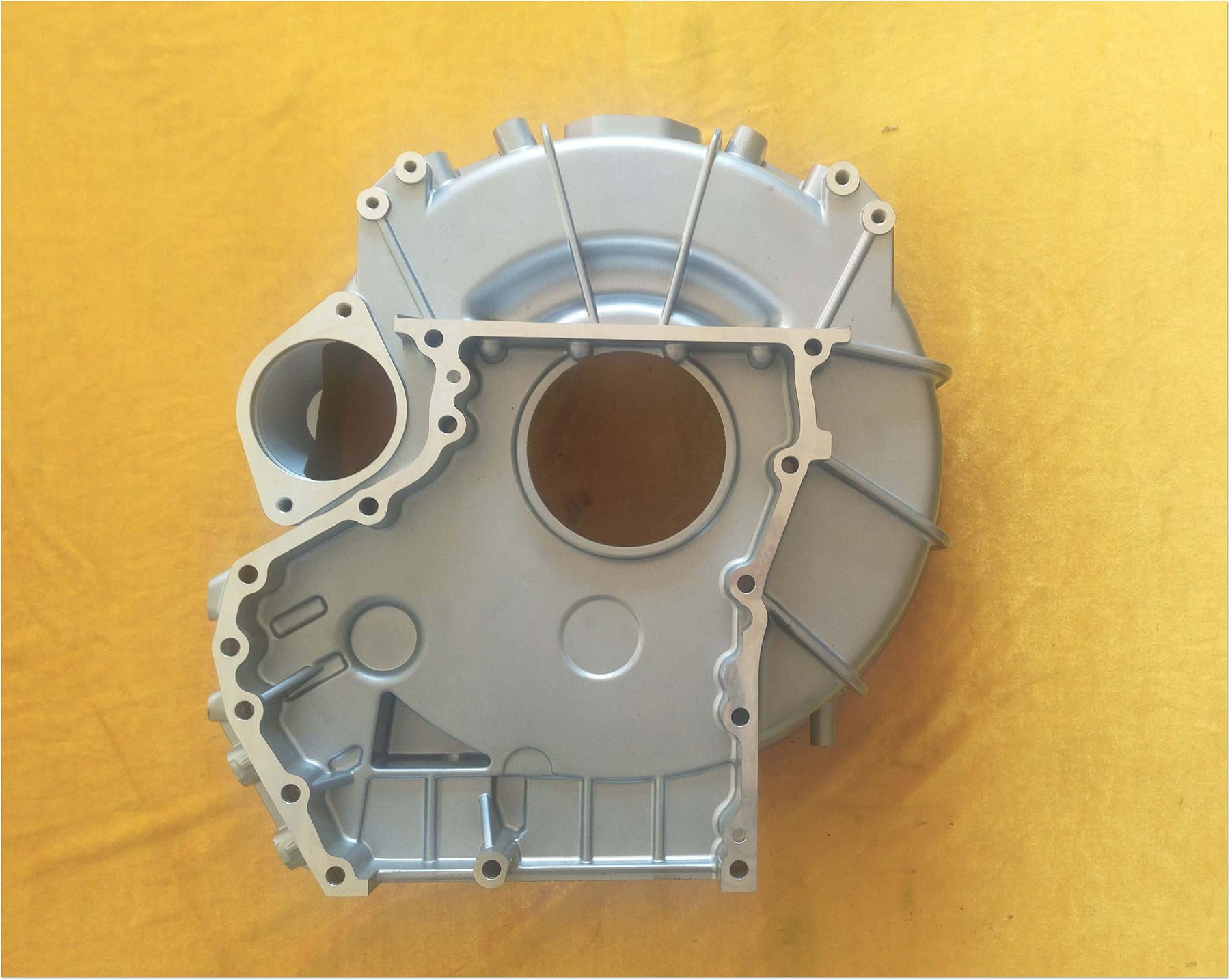

耐腐蝕鋁合金

產品應用優勢

不增加表面處理和特殊結構設計，即可滿足嚴苛腐蝕條件下的耐腐蝕要求；

兼具力學性能要求

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-10	280-320		160-180	＞3%	70-80
對標合金	ADC12	280-310		150-160	＞2%	70-80
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.71	70-72	21.3	115-120	14-16	540-610	5

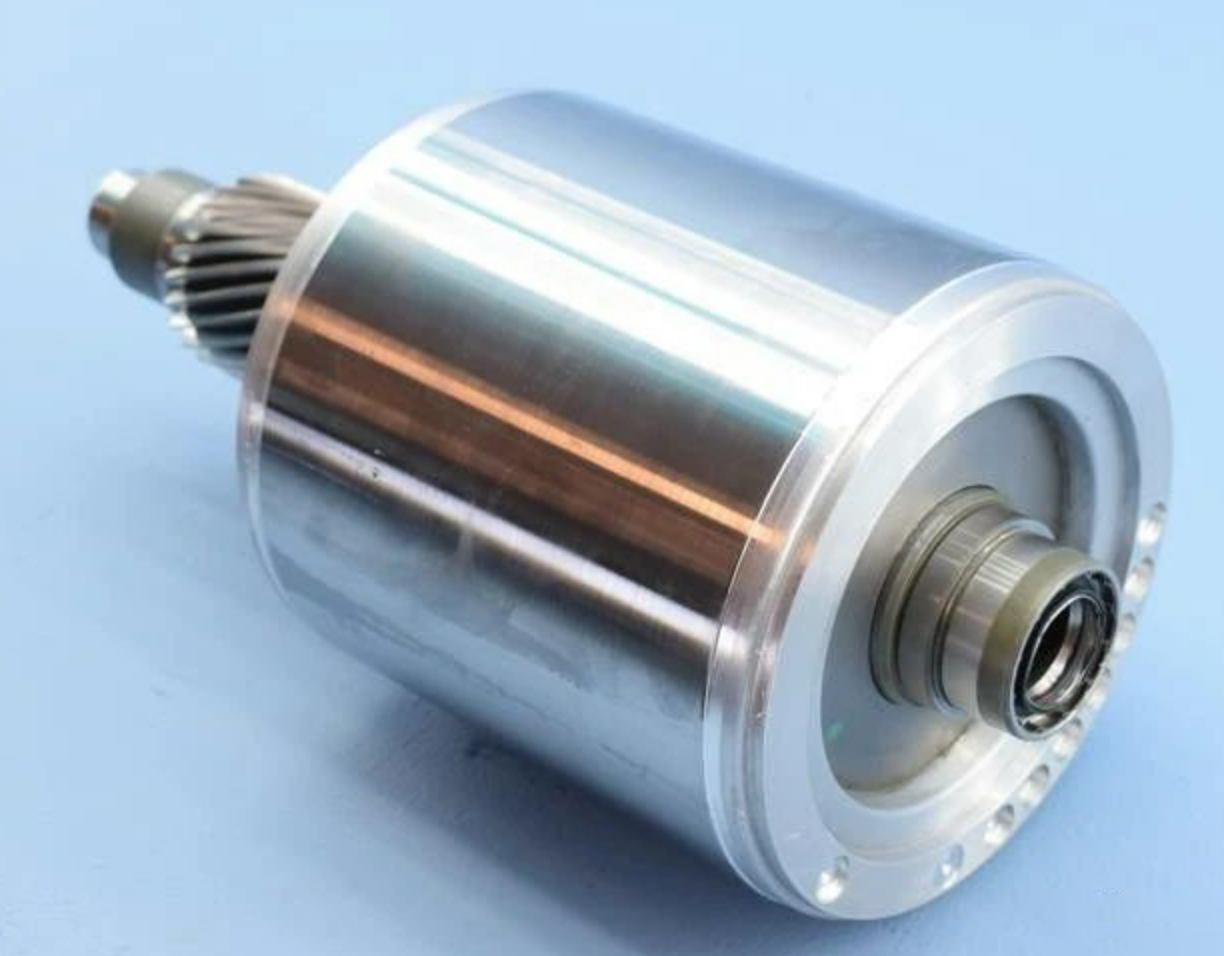

鑄鋁轉子材料

產品應用優勢

滿足高轉速異步電機機械性能要求

同時具備高電導率

適用于離心鑄造與高壓鑄造

合金牌號 Alloy		抗拉強度 Rm（MPa)		屈服強度 RP0.2（MPa）	斷后伸長率 A（%）	硬度 HB
鴻勁	HJ-13	110-130		70-80	10-15	40-50
密度 ρ（g/cm3）	彈性模量 E（GPa）	線膨脹系數 25-200℃ α (μm/(m·℃))	熱導率 25-200℃ λ (W/m·K)	電導率 σ（MS/m）	固液相區間 Mushy zone (℃)	材料收縮率 η（‰）
2.74	60-70	21-22	250-280	29-30	\	4.5-5.5

contact

全國服務熱線 0758-2678688

ADDRESS

地址：廣東省肇慶市高要區金渡鎮世紀大道116號金渡工業園

電話：+0758-8513689 （市場開發總監-胡先生）

郵箱：hujing@huajin-group.com

網站建設 : 火龍科技
